Petunjuk Praktis Pemasangan Atap Asbes
Atap Fiber Semen (Asbes)
Djabes adalah atap fiber semen dengan mutu sesuai SNI (Standar Nasional Indonesia) dan ISO (International Standard of Organization).
Djabes diproduksi oleh PT Djabesmen, sejak tahun 1971.
Prodak-prodak Djabes antara lain:
- Djabes Gelombang Keecil (DJ14)
- Djabes Gelombang Besar (DJ6)
- Djabes Genteng (G400)
Kualitas prodak yang baik akan lebih sempurna apabila didukung dengan cara penanganan dan pemasangan yang baik dan benar.
Petunjuk Praktis Pemasangan Atap Asbes
1. Untuk mendapatkan pemasangan atap asbes yang sempurna dan ekonomis, diperlukan perhitungan jumlah lembar & ukuran, sesuai kebutuhan anda.
Caranya:
Panjang atap / Lebar efektif = Jumlah lebar perkolom (X)
Lebar atap / Ranjang efektif = Jumlah lebar perdbaris (Y)
Jumlah lembar = X x Y
2. Pastikan gording yang anda pakai lurus dan rata. Tentukan jarak gording dengan atap asbes semen yang anda pakai (lihat petunjuk teknis).
Tarik garis lurus perbaris sebelum pemasangan atap asbes semen.

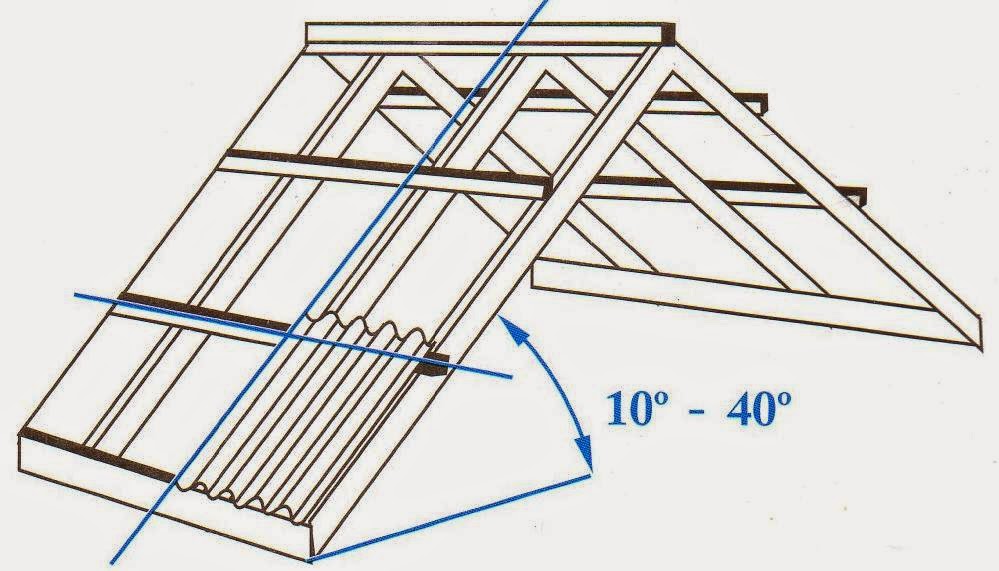

Sudut kemiringan 10º-40º.
3. Urutan pemasangan gelombang besar, gelombang kecil dan genteng.
4. Gunakan lembaran papan pada saat menginjak lembaran asbes semen yang akan ddipasang.
5. Usahakan setiap pemasangan sambungan tumpukan akhir dan tumpukan samping serapat mungkin, hal ini untuk menghindari kebocoran atap.
Arah pemasangan nok hendaknya berlawanan dengan arah huijan.
Petunjuk Teknis
Jarak Gording
- Djabes Gelombang Kecil
Ukuran kayu gording 5x10cm. Kemiringan atap minimum 10º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Paku payung ulir uk 2” atau Paku skrup asbes uk 3”
- Djabes Gelombang Besar
Ukuran kayu gording 6x12cm. Kemiringan atap minimum 10º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Untuk gording kayu atau balok, paku payung ulir uk 3” atau paku skrup asbes uk 4”
Untuk gording besi Kanal C (CNP), hak pancing/hak seng disesuaikan dengan uk CNP
- Djabes Genteng
Ukuran kayu gording 5x10cm. Kemiringan atap minimum 17º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Paku payung ulir uk 2” atau Paku skrup asbes uk 3”
Cara Memotongan
Dengan Penekanan
- Buat tanda garis pemotongan (warna merah)
- Garis dengan besi tajam sesuai tanda sampai membekas
- Tekan dengan gerak ke atas dan ke bawah
Dengan Gergaji-
- Buat tanda garis pemotongan (warna merah)
- Gergaji sesuai tanda yang di buat.
*Pada bagian yang akan dipotong, siramlah dengan air terlebih dahulu untuk mencegah debu.
Pemotongan sudut Djabes gelombang besar dan gelombang kecil
Potong lembaran asbes pada ke-2 (dua) sudutnya setiap pertemuan 4 (empat) lembar asbes semen.
*Pemotongan sudut ini akan menjadikan pemasanagn lebih rapih dan menghindari bocor
Djabes adalah atap fiber semen dengan mutu sesuai SNI (Standar Nasional Indonesia) dan ISO (International Standard of Organization).
Djabes diproduksi oleh PT Djabesmen, sejak tahun 1971.
Prodak-prodak Djabes antara lain:
- Djabes Gelombang Keecil (DJ14)
- Djabes Gelombang Besar (DJ6)
- Djabes Genteng (G400)
Kualitas prodak yang baik akan lebih sempurna apabila didukung dengan cara penanganan dan pemasangan yang baik dan benar.
Petunjuk Praktis Pemasangan Atap Asbes
1. Untuk mendapatkan pemasangan atap asbes yang sempurna dan ekonomis, diperlukan perhitungan jumlah lembar & ukuran, sesuai kebutuhan anda.
Caranya:
Panjang atap / Lebar efektif = Jumlah lebar perkolom (X)
Lebar atap / Ranjang efektif = Jumlah lebar perdbaris (Y)Jumlah lembar = X x Y
2. Pastikan gording yang anda pakai lurus dan rata. Tentukan jarak gording dengan atap asbes semen yang anda pakai (lihat petunjuk teknis).
Tarik garis lurus perbaris sebelum pemasangan atap asbes semen.
Sudut kemiringan 10º-40º.
3. Urutan pemasangan gelombang besar, gelombang kecil dan genteng.
4. Gunakan lembaran papan pada saat menginjak lembaran asbes semen yang akan ddipasang.
5. Usahakan setiap pemasangan sambungan tumpukan akhir dan tumpukan samping serapat mungkin, hal ini untuk menghindari kebocoran atap.
Arah pemasangan nok hendaknya berlawanan dengan arah huijan.
Petunjuk Teknis
Jarak Gording
- Djabes Gelombang Kecil
Ukuran kayu gording 5x10cm. Kemiringan atap minimum 10º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Paku payung ulir uk 2” atau Paku skrup asbes uk 3”
- Djabes Gelombang Besar
Ukuran kayu gording 6x12cm. Kemiringan atap minimum 10º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Untuk gording kayu atau balok, paku payung ulir uk 3” atau paku skrup asbes uk 4”
Untuk gording besi Kanal C (CNP), hak pancing/hak seng disesuaikan dengan uk CNP
- Djabes Genteng
Ukuran kayu gording 5x10cm. Kemiringan atap minimum 17º. Pastikan gording rata dan lurus. Paku yang dipergunakan :
Paku payung ulir uk 2” atau Paku skrup asbes uk 3”
Cara Memotongan
Dengan Penekanan
- Buat tanda garis pemotongan (warna merah)
- Garis dengan besi tajam sesuai tanda sampai membekas
- Tekan dengan gerak ke atas dan ke bawah
Dengan Gergaji-
- Buat tanda garis pemotongan (warna merah)
- Gergaji sesuai tanda yang di buat.
*Pada bagian yang akan dipotong, siramlah dengan air terlebih dahulu untuk mencegah debu.
Pemotongan sudut Djabes gelombang besar dan gelombang kecil
Potong lembaran asbes pada ke-2 (dua) sudutnya setiap pertemuan 4 (empat) lembar asbes semen.
*Pemotongan sudut ini akan menjadikan pemasanagn lebih rapih dan menghindari bocor
nara sumber : ASBES
